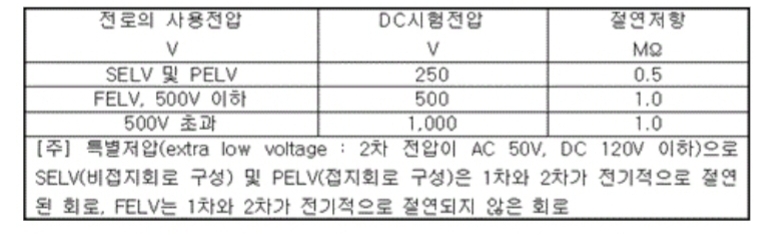

제52조 (저압전로의 절연성능) 전기사용 장소의 사용전압이 저압인 전로의 전선 상호간 및 전로와 대지 사이의 절연저항은 개폐기 또는 과전류차단기로 구분할 수 있는 전로마다 다음 표에서 정한 값 이상이어야 한다.
다만, 전선 상호간의 절연저항은 기계기구를 쉽게 분리가 곤란한 분기회로의 경우 기기 접속 전에 측정할 수 있다. 또한, 측정 시 영향을 주거나 손상을 받을 수 있는 SPD 또는 기타 기기 등은 측정 전에 분리시켜야 하고, 부득이하게 분리가 어려운 경우에는 시험전압을 250V DC로 낮추어 측정할 수 있지만 절연저항 값은 1MΩ 이상이어야 한다.
원칙적으로는 저압 전로의 절연저항을 측정할 때 DC 500V를 가해서 측정해야 하며 그 값은
21년도 이전에는 그 값이 0.2 메가 옴 이상,
21년도 이후에는 그 값이 1 메가 옴 이상이어야 합니다.
그런데 서지에 민감한 통신기기나 CCTV, 컴퓨터 등이 있는 수용가에서는 이 시험 전압 500V에 의해 기기가 망가질 수 있습니다.
따라서 절연저항을 측정하기 위해 이런 기기들을 전로에서 분리한 뒤에 절연저항을 측정해야 합니다.
정말 부득이하게 이 기기들을 분리하기 어려운 경우에만 DC 250V의 시험 전압으로 절연저항을 측정할 수 있으나
그 값은 연도에 상관없이 1 메가 옴 이상이어야 합니다.
250V로 절연저항을 측정하면 500V에 비해 낮은 전압이라 절연저항이 높게 나올 수 있기 때문입니다.
기기들을 전로에서 분리할 수 있다면 분리하고 500V로 절연저항을 측정해야 합니다!
어떤 수용가에서 500V로 절연저항을 쟀는데 절연저항이 0.4 메가 옴 정도로 낮게 나왔습니다.
아무리 점검해도 전로나 설비들에는 문제가 없었죠.
이럴 때 수용가에 SPD가 설치되어있지 않은지를 확인해야 합니다.
SPD는 서지보호장치로
서지에 취약한 통신장비나 CCTV 등에 설치됩니다.
서지 전압이 발생하면 이를 대지로 방전시켜 서지로부터 장비를 보호하는 역할을 합니다.
SPD의 방전 전압은 제품에 따라 다른데요
방전 개시 전압이 400V정도 되는 제품은 DC 500V의 시험 전압을 가했을 때 이를 대지로 방전시키기 때문에
절연저항의 측정이 제대로 되지 않습니다.

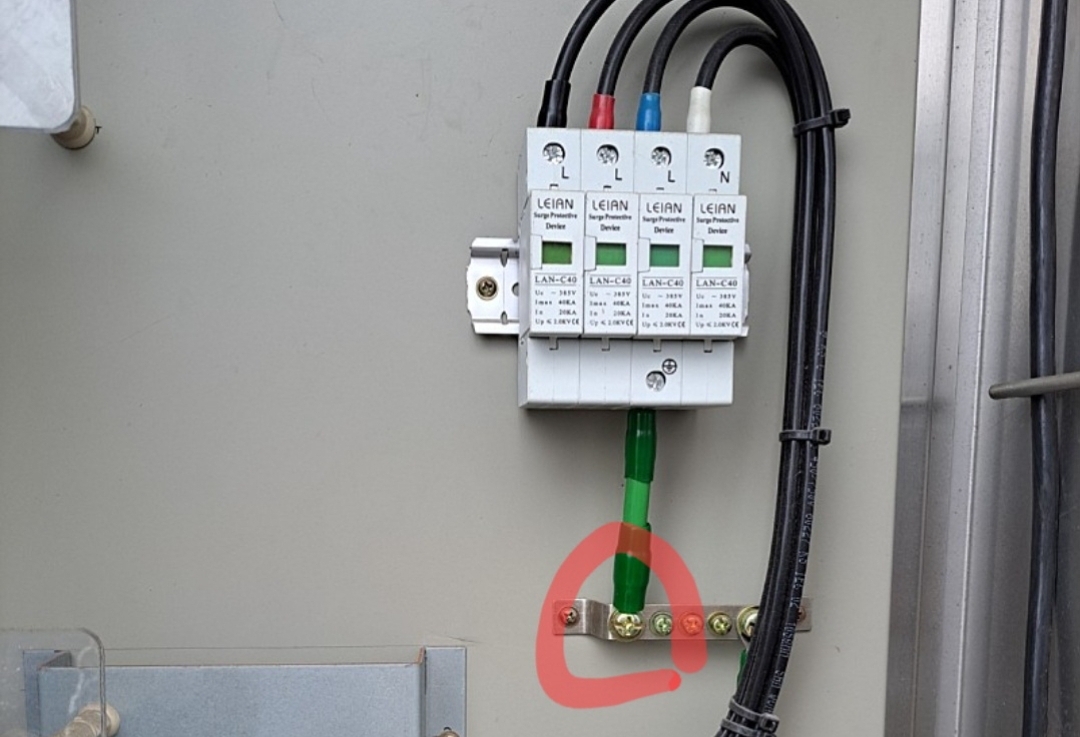

따라서 사진상 빨간색으로 동그라미 친 SPD의 접지단자를 분리하면 정상적으로 절연저항을 측정할 수 있습니다.
그러나 SPD가 기기 자체에 내장된 제품도 있습니다.
통신설비들이나 태양광 인버터 등이 그렇죠.
기기 자체에 내장되어 있으므로 SPD 접지단자를 분리하여 절연저항을 측정할 수 없습니다.
이럴 때 DC 250V로 낮춰 절연저항을 측정하면 정상적으로 높은 절연저항값을 얻을 수 있습니다.
